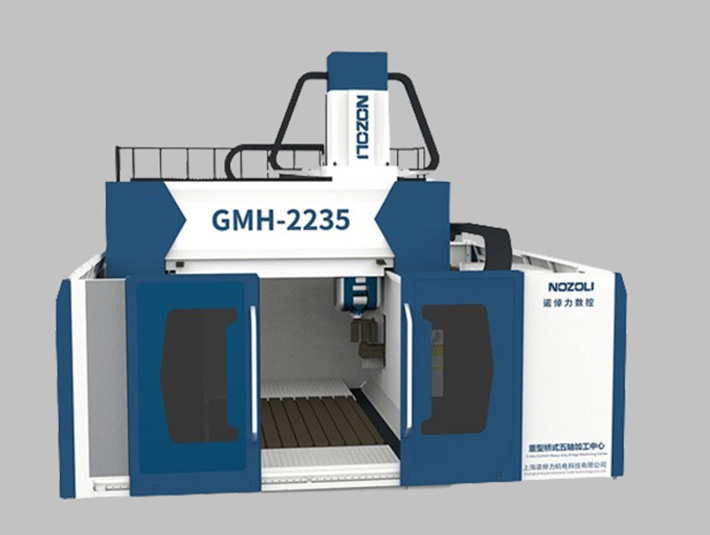

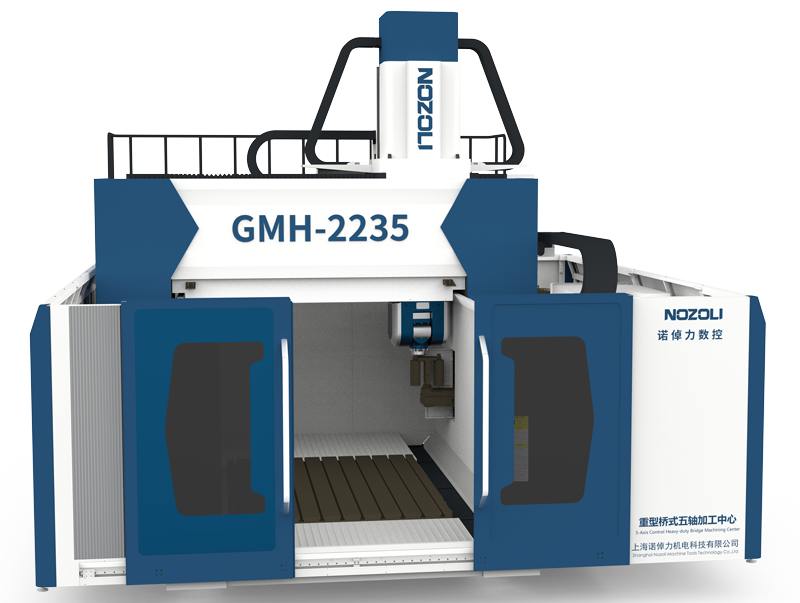

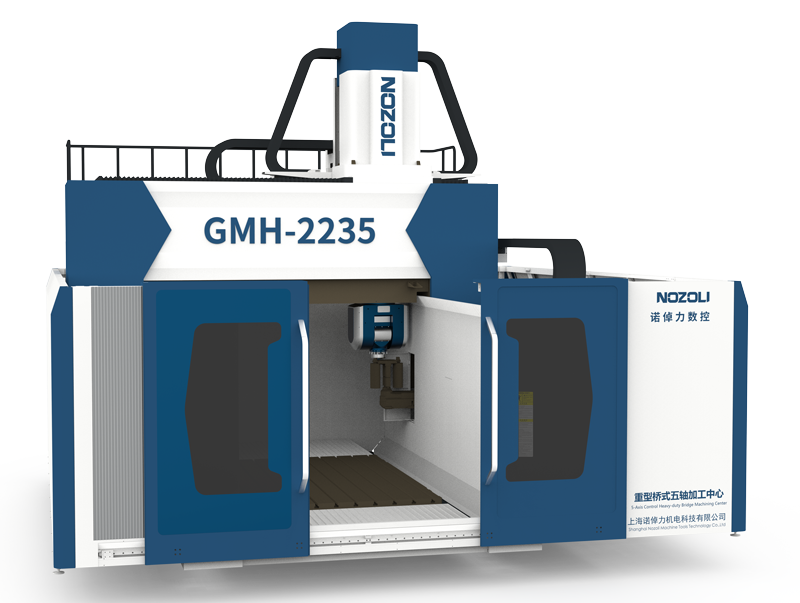

运动架构轻量化，降低滚珠丝杆的驱动负荷，减少滚珠丝杆和直线导轨的磨损量，精度相应得到了提高。
高架桥结构也增加机床承重部分的刚性，很好的避免横梁快速运动和主轴高速运动时容易发生震颤的现象。
配合双臂式AC五轴头，采用永磁式高扭矩力矩电机机构可满足精度、功率和动态响应的最高要求，去除机械传动元件，维护简单、可用性高、结构更加更少。
A轴旋转范围达±110°，C轴旋转范围达±360°，完美实现立卧转换。
结合高重复性精度的全闭环角度编码器，使A C轴定位精度达到10arc sec，A C轴定位重复精度达到7arc sec，既实现了高精度加工，避免了复杂角度再次定位所需的多次调试装夹。
采用了最先进的计算方法和拓扑的特定工具，基于多年的丰富行业经验而设计。
机床坚固、可靠、准确，是为达到最佳性能而设计的使用寿命长的性能。
结构部件由铸铁制成，使机器具有可预见性能的出色结构，热稳定性好，无论周围环境条件如何，都具有极好的可靠性。
| 名称 Name | 项目 Project | 单位 Unit | 型号参数 Model Parameters | ||
GMH-2235~2285-Z/Q | GMH-3245~3285-Z/Q | GMH-4255~42125-Z/Q | |||
三轴行程 Axis Travel | X轴行程 X-axis Travel | mm | 3500~8500 | 4500~8500 | 5500~12500 |
Y轴行程 Y-axis Travel | mm | 2500 | 3500 | 4500 | |
Z轴行程 Z-axis Travel | mm | 1000(标配)/1250(选配)/1500(选配) | 1000(标配)/1250(选配)/1500(选配) | 1000(标配)/1250(选配)/1500(选配) | |
主轴端面-工作台距离 Max Distance From Table To Spindle Nose | mm | 150-1150(标配) | 150-1150(标配) | 150-1150(标配) | |
工作台 Table | 工作台尺寸 Table Size | mm | 2200x3000~8000 | 3200x4000~8000 | 4200x5000~12000 |
最大承重 Max Bearing | t/m² | 5 | 5 | 5 | |
主轴参数 Spindle Parameters | 最高转速 Max Speed | r/min | 18000 | 18000 | 18000 |
主轴额定功率 Rated Power | Kw | 35(S1)/43.8(S6-40%) | 35 (S1)/43.8(S6-40%) | 35(S1)/43.8(S6-40%) | |
主轴锥柄 Tool Taper | HSK-A63(标配) | HSK-A63(标配) | HSK-A63(标配) | ||
刀具参数 Tool Parameters | 刀具数量 Max Number Of Tool | 32(标配) | 32(标配) | 32(标配) | |
A轴参数 A-axis Parameters | 摆动角度 Swivel | o | ±110 | ±110 | ±110 |
定位精度 Positioning Accuracy | " | ±12 | ±12 | ±12 | |
重复定位精度 Repeatable Positioning Accuracy | " | ±8 | ±8 | ±8 | |
C轴参数 C-axis Parameters | 摆动角度 Swivel | o | ±300 | ±300 | ±300 |
定位精度 Positioning Accuracy | " | ±10 | ±10 | ±10 | |
重复定位精度 Repeatable Positioning Accuracy | " | ±6 | ±6 | ±6 | |
-

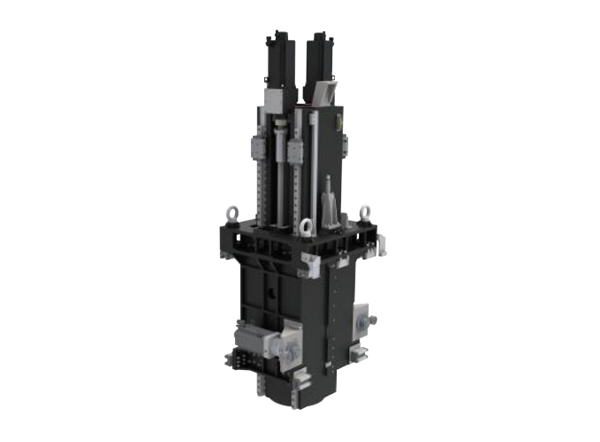

● 方滑枕组件 -

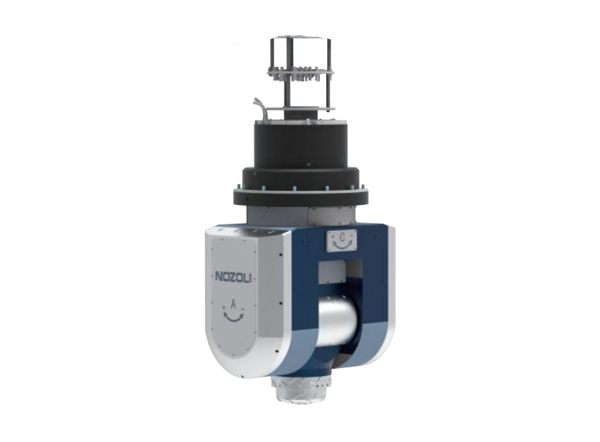

● 双臂式五轴头组件 -

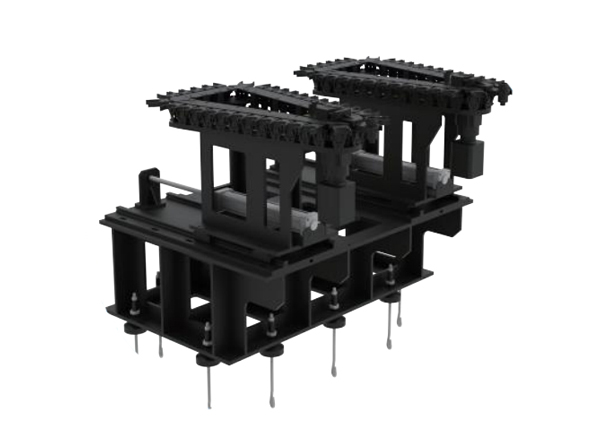

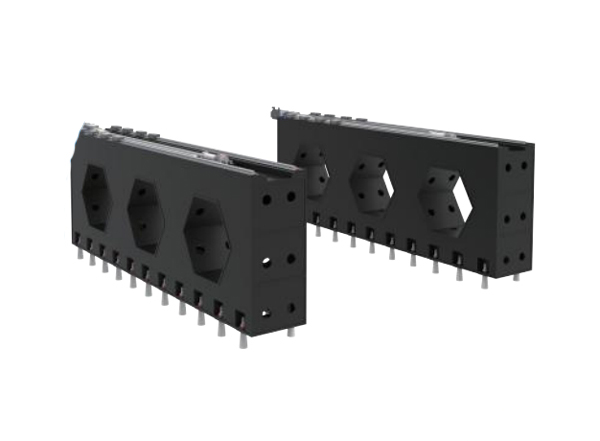

● 高刚性床身组件 -

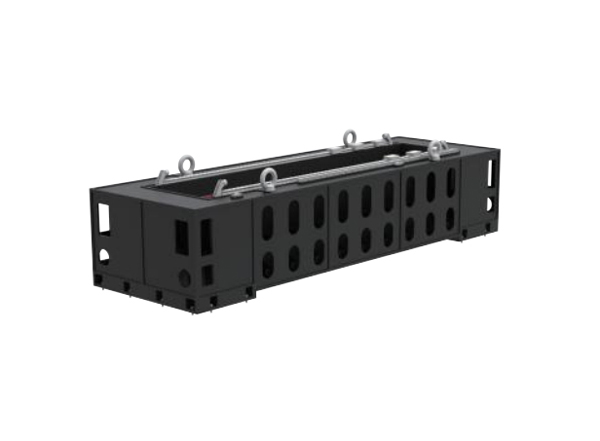

● 箱中箱横梁组件 -
● 刀库组件
- ● 西门子840S-one
- ● X、Y、Z 进给伺服电机
- ● XYZ伺服驱动器
- ● 交流伺服主轴电机
- ● 滚珠丝杠
- ● 五轴联动五轴头
- ● 直线滚柱导轨
- ● 各轴丝杠轴承
- ● 齿轮齿条
- ● 光栅尺
- ● 机床导轨防护
- ● 油泵及集中润滑系统
- ● 接近开关，中间继电器
- ● 机床大件铸造加工
- ● 机床钣金外防护
- ● 机床地脚螺栓、垫铁整套
- ● 液压系统
- ● 工作灯及警示灯
| 名称 | 规格型号 | 备注 |
中心出水 | 7MPa | 标配 Standard configuration 5MPa |
电主轴 | HSK-A100 | 功率 Power:45kw 扭矩 Torque S1/s6:123/148Nm |
刀库 | 64T/128T | 标配 Standard configuration 32T |
顶棚 | 加工区全封闭结构 | |
五轴系统 | 海德汉 HEIDENHAIN TNC640 | 标配西门子 Standard Siemens S-one |
激光对刀仪 | F230 | 品牌:雷尼绍 Brand: Renishao |
3D测头 | RMP60 | 品牌:雷尼绍 Brand: Renishao |
