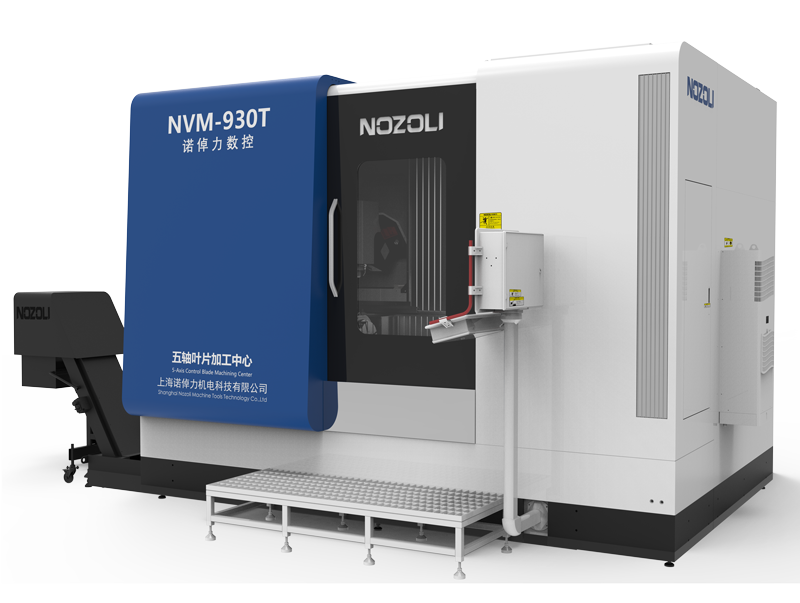

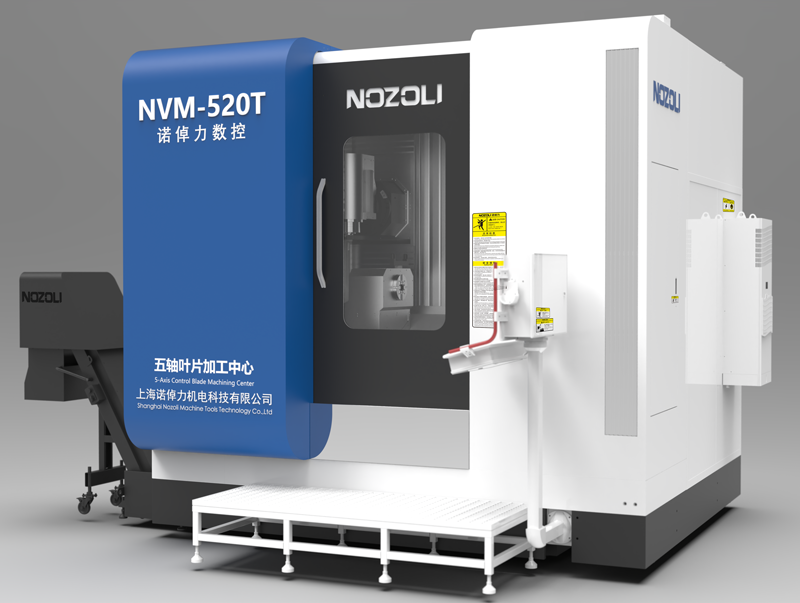

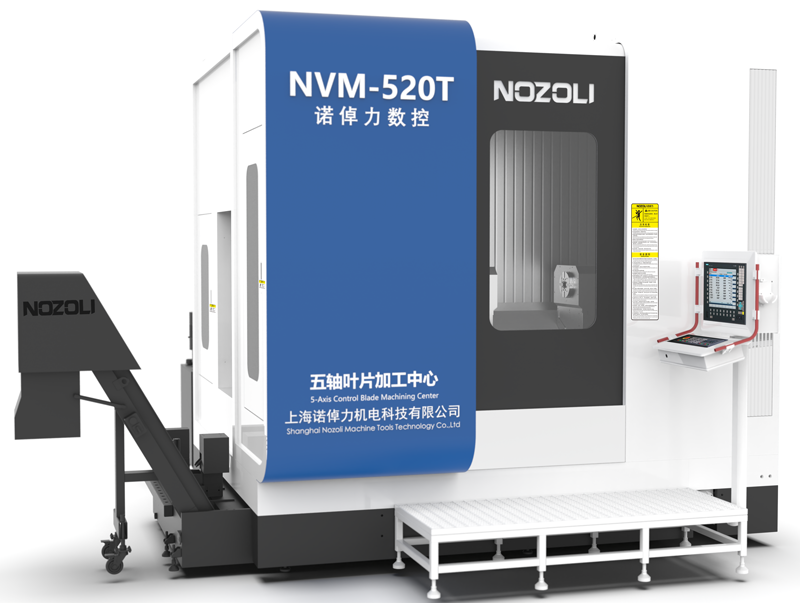

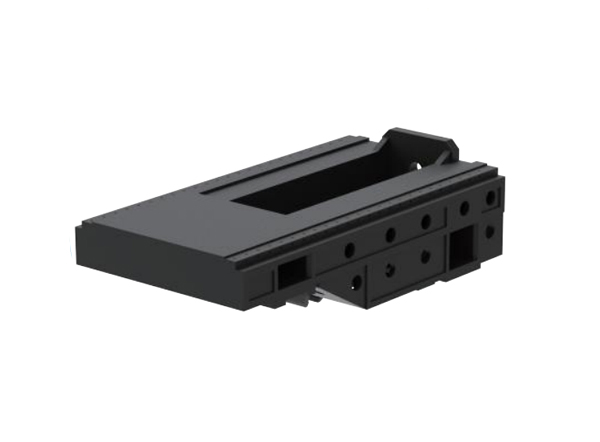

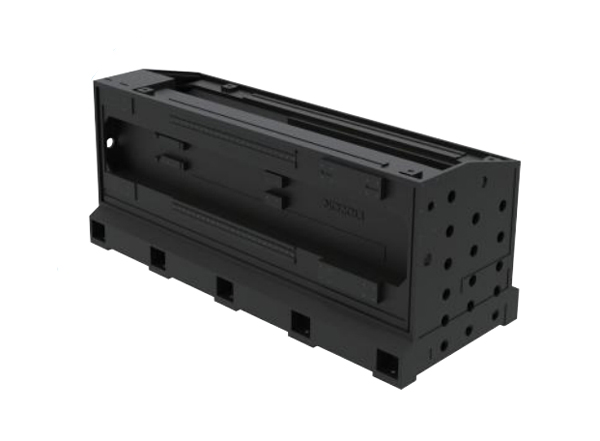

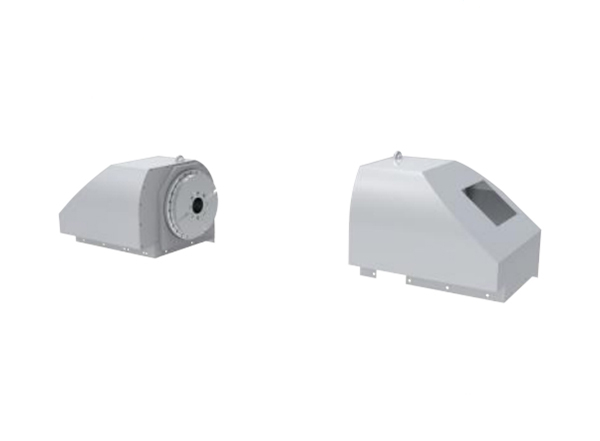

NVM-520T/NVM-930T

五轴叶片加工中心

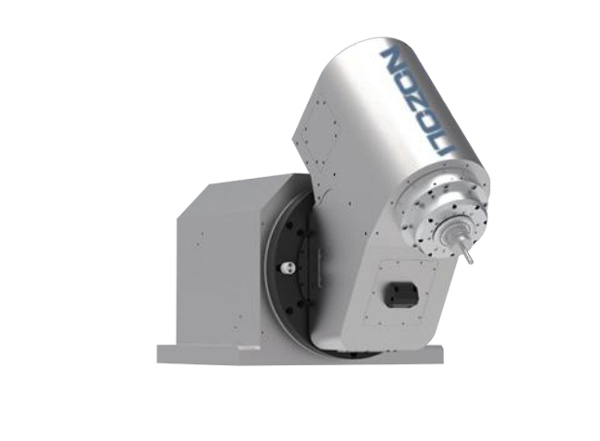

B轴摆头采用力矩电机直驱传动技术，扭矩大、加减速响应快。使用了高扭力、高精度、高转速、空间性佳“内藏式主轴”与五轴加工中心头座结合而成的“五轴加工中心内藏式主轴机构”。

获取报价在线咨询

产品简介

机床进给组件采用高精密滚珠丝杠，且两端轴承采用能承受大载荷的丝杠专用精密角接触球轴承，对滚珠丝杠进行了精密的双固定预拉伸，使机床具有较强的刚性。

X/Y/Z三轴标配直线光栅尺及A/B轴配备圆光栅形成全闭环。

技术参数

名称 Name	项目 Project	单位 Unit	小型	中型			大型
名称 Name	项目 Project	单位 Unit	NVM-520T	NVM-930T	NVM-1200T	NVM-1500T	NVM-2000T	NVM-3000T
三轴行程 Axis Travel	X轴行程 X-axis Travel	mm	500	900	1200	1700	3200	3200
	Y轴行程 Y-axis Travel	mm	200	350	700	700	700	700
	Z轴行程 Z-axis Travel	mm	300	350	650	650	700	700
	U轴行程 U-axis Travel	mm	450	700	800	1300	1800	2200
工作台 Table	工作台盘面最大距离	mm	550	1000	1200	1700	2200	2800
	工件最大直径 Max Workpiece Diameter	mm	200	350	500	500	700	700
	最大工件长度	mm	350	600	800	1300	1800	2300
主轴参数 Spindle Parameters	最高转速 Max Speed	r/min	20000	18000	12000	12000	10000	10000
	主电机功率 Max Power	Kw	22	35/49	45	45	45	45
	主轴锥柄 Tool Taper		HSK-A63	HSK-A63	HSK-A100	HSK-A100	HSK-A100	HSK-A100
刀具参数 Tool Parameters	刀具数量 Max Number Of Tool	把	24/30	24/30	24/30/40	24/30/40	30/40	30/40
A轴参数 A-axis Parameters	额定转速 Max Speed	r/min	200	100	100	60	60	60
	摆动角度 Swivel	o	360	360	360	360	360	360
	定位精度 Positioning Accuracy	"	8	8	15	15	15	15
	重复定位精度 Repeatable Positioning Accuracy		4	4	4	4	4	4
B轴参数 B-axis Parameters	额定转速 Max Speed	r/min	30/50	30/50	30/50	30/50	30/50	30/50
B轴参数 B-axis Parameters	摆动角度 Swivel	o	±95	±40	±95	±95	±95	±95
移动速度 Movement Speed	X、Y、Z快移速度 Linear Axes X/Y/Z	m/mi n	48/48/48	48/48/48	30/30/30	30/30/30	24/24/24	24/24/24

标准配套

选配定制

名称	规格型号	备注
中心出水	5MPa/7MPa	标配Standard configuration 3MPa
刀库	链式 Chain type 32T/40T/60T	标配Standard configuration 24T
五轴系统	海德汉 HEIDENHAIN TNC640	标配西门子Standard Siemens S-one
激光对刀仪	F230	品牌:雷尼绍 Brand: Renishao
3D测头	RMP60	品牌:雷尼绍 Brand: Renishao
