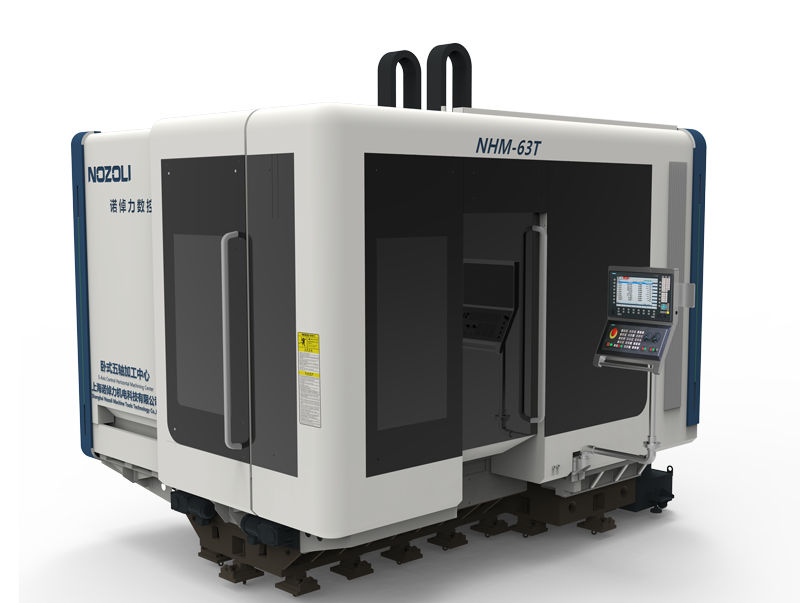

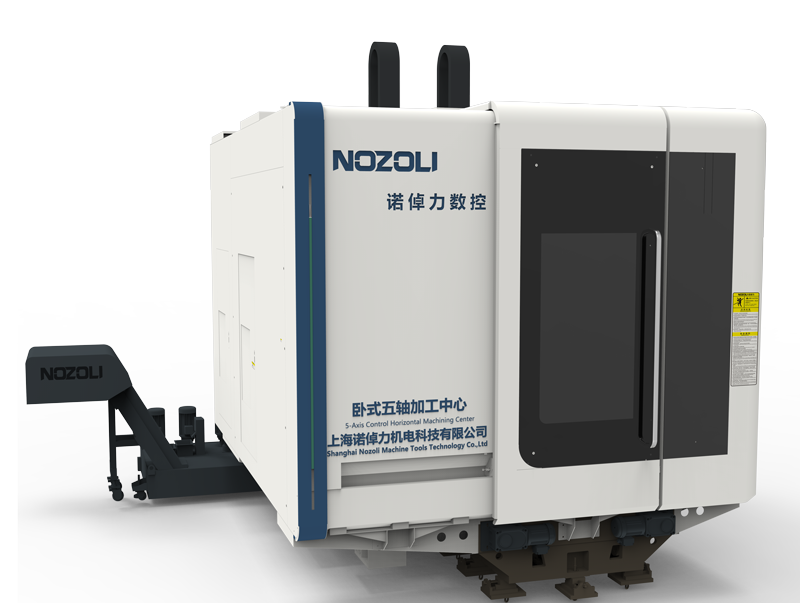

NHM-63T

卧式五轴加工中心（T系列）

五轴卧式加工中心采用先进的平台化开发设计理念。

上下动主轴实现Y轴运动。

前后动工作台实现Z轴进给运动。

获取报价在线咨询

产品简介

五轴卧式加工中心采用先进的平台化开发设计理念。

平台主机结构均采用L型墙式结构，左右动大滑板结构实现X轴进给运动。

上下动主轴实现Y轴运动。

前后动工作台实现Z轴进给运动。

主轴基础件采用热对称结构设计，应用有限元分析优化，基础件具有高精度、高刚性，高稳定性等特点。

特殊的床身结构设计，保证足够的排屑角度，圈平台系列产品实现整体后排屑。

全系列产品标配ATC自动换刀装置，可选大容量刀库系统，满足多工序、多特征的加工需求。

技术参数

名称 Name	项目 Project	单位 Unit	型号参数 Model Parameters
名称 Name	项目 Project	单位 Unit	NHM-50T/P	NHM-63T/P	NHM-100T/P	NHM-125T/P	NHM-140T/P	NHM-160T/P
三轴行程 Axis Travel	X轴行程 X-axis Travel	mm	600	1000	1200	1450	1600	1800
	Y轴行程 Y-axis Travel	mm	700	900	1000	1000	1200	1400
	Z轴行程 Z-axis Travel	mm	800	950	1000	1000	1050	1100
	立式主轴端面-工作台台面距离	mm	50-850	50-1000	50-1050	50-1050	50-1100	50-1150
工作台 Table	工作台尺寸 Table Size	mm	500x500	630x630	1000x1000	1250x1250	1400x1400	1800x1800
	工件最大直径 Max Workpiece Diameter	mm	500	700	1200	1400	1600	1800
	最高转速 Max Speed	r/min	50	50	50	50	50	50
	最大承重 Max Bearing	t	0.8	1	1.5	2	2.5	3
主轴参数 Spindle Parameters	最高转速 Max Speed	r/min	18000	18000	18000	18000	8000	8000
	主电机功率 Power	Kw	35	35	35	35	37	37
	主轴锥柄 Tool Taper		HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A100	HSK-A100
刀具参数 Tool Parameters	刀具数量 Max Number Of Tool	把	32(盘式)	32(盘式)	32(盘式)	32(盘式)	32(盘式)	32(盘式)
A轴参数 A-axis Parameters	额定转速 Max Speed	r/min	50	50	50	50	50	50
	额定扭矩 Max Torque	Nm	1220	1220	1220	1220	1680	1680
	摆动角度(P系列) Swivel	o	-30~180	-30~180	-30~180	-30~180	-30~180	-30~180
	摆动角度(T系列) Swivel	o	-105~60	-105~60	-105~60	-105~60	-105~60	-105~60
	定位精度 Positioning Accuracy	H	10	10	10	10	10	10
	重复定位精度 Repeatable Positioning Accuracy		8	8	8	8	8	8
B轴参数 B-axis Parameters	额定扭矩 Max Torque	Nm	1220	2200	3360	3360	3360	4000
	摆动角度(P系列) Swivel	o	±360	±360	±360	±360	±360	±360
	摆动角度(T系列) Swivel	o	±360(选配车削)	±360(选配车削)	±360(选配车削)	±360(选配车削)	±360(选配车削)	±360(选配车削)
	定位精度 Positioning Accuracy	n	10	10	10	10	10	10
	重复定位精度 Repeatable Positioning Accuracy		6	8	8	8	8	8
移动速度 Movement Speed	X、Y、Z工作速度 Linear Axes X/Y/Z	m/min	20/20/20	12/12/12	12/12/12	12/12/12	12/12/12	12/12/12
移动速度 Movement Speed	X、Y、Z快移速度 Linear Axes X/Y/Z	m/min	32/32/32	24/24/24	24/24/24	24/24/24	24/24/24	24/24/24
机床精度 Machine Tool Accuracy	X、Y、Z定位精度 Positioning Accuracy X/Y/Z	mm	≤0.01	≤0.01	≤0.01	≤0.015	≤0.015	≤0.015
机床精度 Machine Tool Accuracy	X、Y、Z重复定位精度 Repeatable Positioning Accuracy X/Y/Z	mm	≤0.008	≤0.008	≤0.01	≤0.01	≤0.01	≤0.01

标准配套

● 五轴铣头组件（T系列）
● 横梁组件
● 高刚性滑块组件
● 高刚性床身组件
● 刀库

选配定制

● 西门子840D-sl/S-one
● X、Y、Z 进给伺服电机
● XYZ伺服驱动器
● 滚珠丝杠
● 摇篮转台
● 直线滚柱导轨
● 各轴丝杠轴承
● 联轴器
● 螺旋排削器
● 水箱
● 机床导轨防护
● 油泵及集中润滑系统
● 接近开关，中间继电器
● 机床大件铸造加工
● 机床钣金外防护
● 液压系统
● 工作灯及警示灯

名称	规格型号	备注
中心出水	5MPa/7MPa	标配 Standard configuration 3MPa
刀库	链式 Chain type 40T/60T	标配 Standard configuration 32T
五轴系统	海德汉 HEIDENHAIN TNC640	标配西门子 Standard Siemens S-one
激光对刀仪	F230	品牌:雷尼绍 Brand: Renishao
3D测头	RMP60	品牌:雷尼绍 Brand: Renishao

典型加工应用
