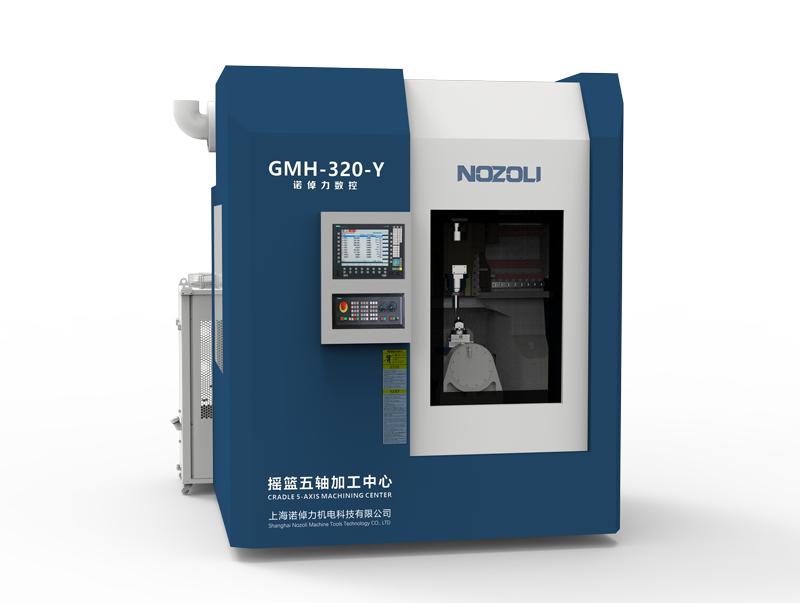

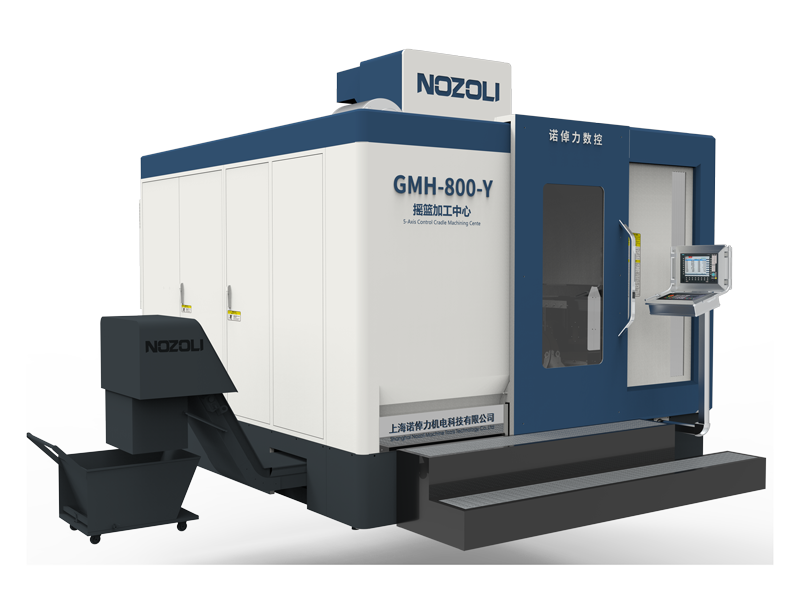

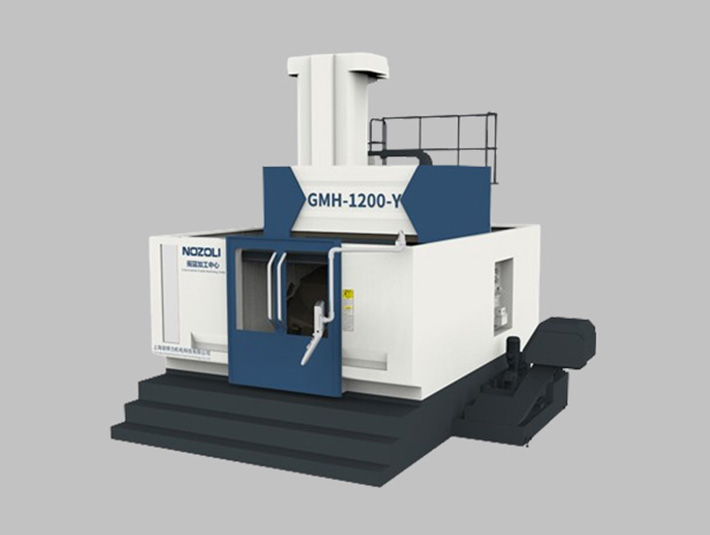

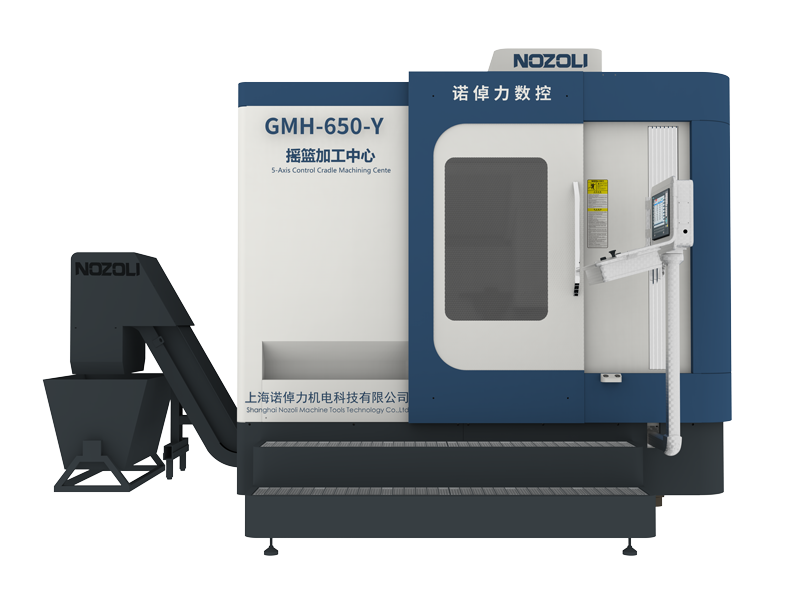

GMH-320-Y/GMH-650-Y/GMH-800-Y/GMH-1200-Y

摇篮五轴加工中心

总体布局为桥架式龙门框架结构，底座及桥架立柱固定。

自研高精密摇篮转台，选取永磁力矩电机驱动技术，保证高精度。

获取报价在线咨询

产品简介

总体布局为桥架式龙门框架结构，底座及桥架立柱固定。

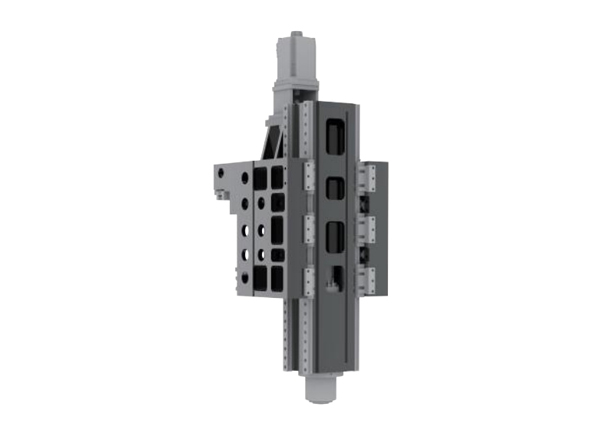

横梁沿立柱导轨做 Y 向运动，横梁上十字滑板做 × 向运动，主轴箱沿十字滑板垂向导轨做 Z 向运动，底座床身前端配置 AC 两轴数控摇篮工作转台，实现五轴加工功能。

整体进行热对称设计，主轴采用主动的循环水冷形式，可确保加工时的重负荷纵切能力，并具有优越的热变形对称平衡性能。

自研高精密摇篮转台，选取永磁力矩电机驱动技术，保证高精度。

全面优化的高架龙门式立柱为一体式结构设计，主要部件全部布置大量加强筋，具有极高的静态、动态刚度、减震性能及稳定的精度保持性，机床整体进行温度平衡设计。

技术参数

名称 Name	项目 Project	单位 Unit	型号参数 Model Parameters
名称 Name	项目 Project	单位 Unit	GMH-320-Y	GMH-400-Y	GMH-500-Y	GMH-650-Y	GMH-800-Y	GMH-1200-Y
三轴行程 Axis Travel	X轴行程 X-axis Travel	mm	600	600	750	750	820	1150
	Y轴行程 Y-axis Travel	mm	320(换刀行程)	320(换刀行程)	800(换刀行程)	800(换刀行程)	1090(换刀行程)	1450(换刀行程)
	Z轴行程 Z-axis Travel	mm	320	320	550	550	600	900
	主轴端面-工作台距离 Max Distance From Table To Spindle Nose	mm	120-440	120-440	120-670	120-670	110-700	180-1080
工作台 Table	工作台尺寸 Table Size	mm	320	400	500	650	800	1200
	工件最大直径 Max Workpiece Diameter	mm	480	560	560	800	1000	1200
	最大承重 Max Bearing	kg	200	200	200	850	1200	2000
主轴参数 Spindle Parameters	最高转速 Max Speed	r/min	20000	20000	20000	20000	15000	10000
	主电机功率 Max Power	Kw	25	25	25	25	30	18.5/37
	主轴锥柄 Tool Taper		HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A63	HSK-A100
刀具参数 Tool Parameters	刀具数量 Max Number Of Tool	把	32(圆盘式)	32(圆盘式)	30	30	30	30
A轴参数 A-axis Parameters	额定转速 Rated Speed	r/min	40	40	40	60	60	15
	额定扭矩 Rated Torque	Nm	1900	1900	1900	1358*2	2200*2	7100
	摆动角度 Swivel	o	±120	±120	±120	±120	±120	±120
	定位精度 Positioning Accuracy		10	10	10	10	10	8
	重复定位精度 Repeatable Positioning Accuracy		5	5	5	5	5	5
C轴参数 C-axis Parameters	额定转速 Rated Speed	r/min	50	50	50	100	60	30
	额定扭矩 Rated Torque	Nm	205	205	205	756	2200	3600
	定位精度 Positioning Accuracy		10	10	10	10	10	8
	重复定位精度 Repeatable Positioning Accuracy		5	5	5	5	5	5
移动速度 Movement Speed	X、Y、Z工作速度 Linear Axes X/Y/Z	m/mi n	12/12/12	12/12/12	12/12/12	12/12/12	20/20/20	12/12/12
移动速度 Movement Speed	X、Y、Z快移速度 Linear Axes X/Y/Z	m/mi n	36/36/36	36/36/36	36/36/36	36/36/36	36/36/36	25/25/25
机床精度 Machine Tool Accuracy	X、Y、Z定位精度 Positioning Accuracy XY/Z	mm	≤0.006	≤0.006	≤0.008	≤0.008	≤0.008	≤0.008
机床精度 Machine Tool Accuracy	X、Y、Z重复定位精度 Repeatable Positioning Accuracy X/Y/Z	mm	≤0.004	≤0.004	≤0.005	≤0.005	≤0.005	≤0.006

标准配套

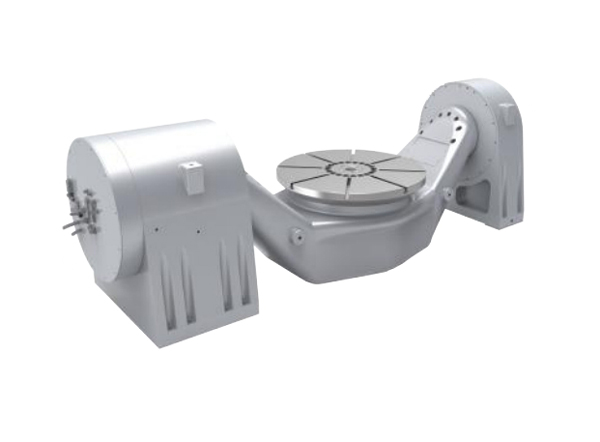

● 摇篮转台
● 立柱组件

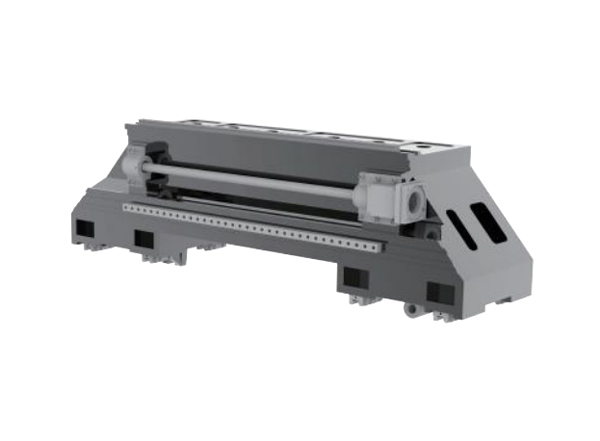

● 横梁组件

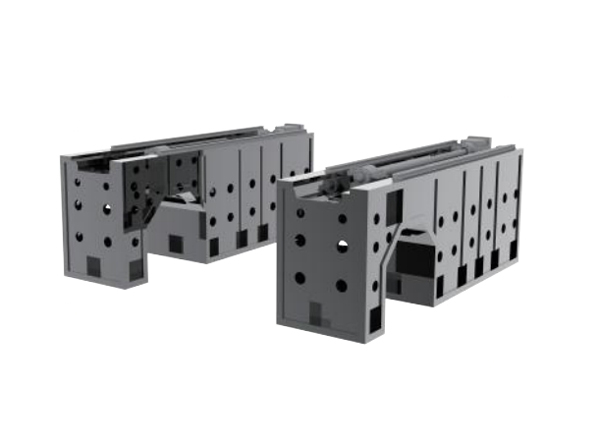

● 高刚性立柱组件

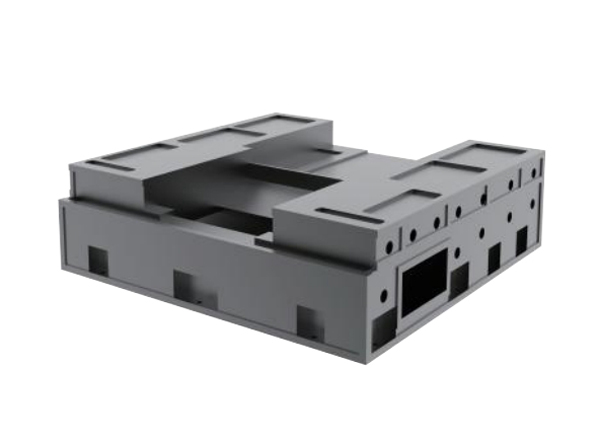

● 高刚性床身组件

选配定制

● 西门子840D-sl/S-one
● X、Y、Z 进给伺服电机
● XYZ伺服驱动器
● 滚珠丝杠
● 摇篮转台
● 直线滚柱导轨
● 各轴丝杠轴承
● 联轴器
● 螺旋排削器
● 水箱
● 机床导轨防护
● 油泵及集中润滑系统
● 接近开关，中间继电器
● 机床大件铸造加工
● 机床钣金外防护
● 液压系统
● 工作灯及警示灯

名称	规格型号	备注
中心出水	5MPa/7MPa	标配 Standard configuration 3MPa
刀库	链式 Chain type 40T/60T	标配 Standard configuration 30T
五轴系统	海德汉 HEIDENHAIN TNC640	标配西门子Standard Siemens S-one
激光对刀仪	F230	品牌:雷尼绍 Brand: Renishao
3D测头	RMP60	品牌:雷尼绍 Brand: Renishao
